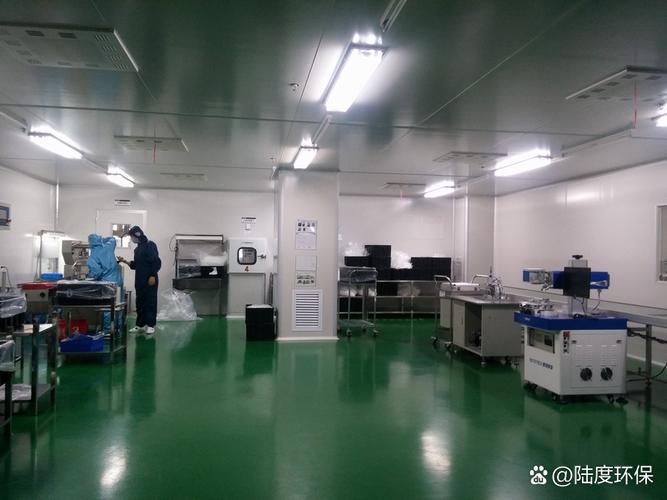

洁净室中的精密制造 以磁盘车间为例的电子产品控制板生产

在电子工业中，洁净室是保障产品质量与可靠性的核心基础设施。以磁盘制造车间为代表的电子工业洁净室，不仅服务于存储介质的生产，也广泛应用于各类电子产品控制板的制造。这类控制板是现代电子设备的大脑，其生产对环境洁净度有着极高要求。\n\n一、洁净室为何如此关键？\n\n电子产品控制板由微处理器、电阻、电容、连接器等数百个元器件组成，线路间距可达微米级。一颗微小的灰尘、一粒皮屑或一缕纤维落在电路上，都可能导致短路、断路或信号干扰。洁净室通过多级空气过滤系统，将空气中悬浮微粒控制在极低水平：例如ISO Class 5（百级）洁净室中，每立方米0.3微米以上粒子不超过3,520颗。温度、湿度、静电和气流均需严格控制。\n\n二、磁盘制造车间洁净室的特点\n\n磁盘（硬磁盘盘片）的生产曾是对洁净度要求最苛刻的大批量制造之一——采用ISO Class 4（十级）甚至更高级别。其关键工艺包括：\n\n- 研磨与抛光：盘片表面粗糙度低于1纳米级，任何颗粒都会导致磁头划伤。\n- 溅射镀膜：在高真空环境中沉积磁性合金，洁净室必须防尘、防油、防振动。\n- 润滑层涂覆：均匀性受温湿度影响极大。\n- 检测与封装：激光干涉仪等设备需在恒温洁净气流下工作。\n\n这些经验后被移植到控制板的生产线中，尤其是高密度互连（HDI）板和柔性电路板（FPC）的制造。\n\n三、控制板生产流程与洁净室分区\n\n典型控制板制造分为三个区域：\n\n1. 前道洁净区：印制电路板（PCB）的曝光、显影、蚀刻。操作员穿着连体防静电服，佩戴口罩和手套。空气中无油、无硅、无钠离子污染，以免影响感光图层。\n2. 中道装配区：锡膏印刷、贴片（SMT）、回流焊。锡膏成分与助焊剂对水分敏感，要求相对湿度控制在40%~60%，洁净等级ISO Class 6（千级）以上。\n3. 后道测试区：飞针测试、功能测试、视觉检查。洁净等级可略低（ISO Class 7\\~8），但仍需良好粉尘控制，避免测试探针受污染。\n\n整个车间还要防静电：地板、工服、容器均需导电或耗散型，湿度不宜过低。\n。智能边缘：越来越
